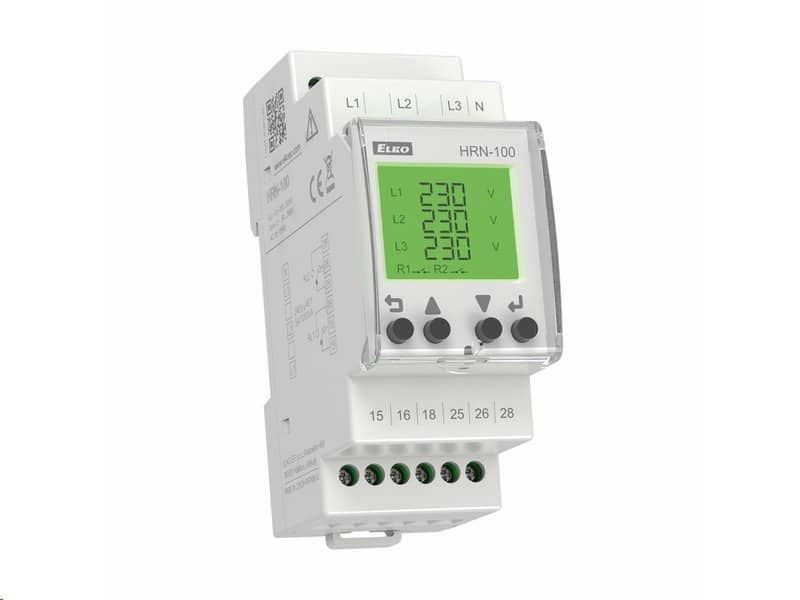

Multifunkční a v mnoha ohledech univerzální monitorovací relé chrání přístroje a zařízení, zapojené do 3-fázové sítě.

Popis:

• 3-vodičové nebo 4-vodičové zapojení (s nulou nebo bez).
• Volitelně monitoruje horní i dolní hodnotu napětí & frekvence v 3-fázových obvodech.
• Umožňuje monitorovat pořadí, výpadek i asymetrii fází vč. přerušení nulového vodiče (jen při 4-vodičovém zapojení).
• Výrobek je napájen pomocí monitorovaného napětí.
• Oba výstupní kontakty mohou být nastaveny individuálně.
• Merí skutečnou efektivní hodnotu střídavého napětí (True RMS).
• Volitelná prodleva reakce výstupního kontaktu na změřený chybový stav nebo přechod z chybového stavu do OK stavu vč. zpožděné reakce výstupních kontaktů po připojení napájecího napětí.
• Možnost automatického nebo manuálního přechodu z chybového stavu (paměť).
• Volitelná sepnutí nebo rozepnutí výstupního kontaktu při změřeném chybovém stavu (Fail Safe/Non Fail Safe).
• Ochrana heslem před neoprávněnými změnami nastavení.
• Digitální podsvícený displej s možností sledování aktuálního stavu sítě vč. případných poruch.
• Posledních pět chybových stavů se ukládá do historie, kterou si můžete zpětně zobrazit.
• Plombovatelný průhledný kryt displeje a ovládacích prvků.

Technické parametry:

• Napájecí a monitorovací napětí: U _LL  = 3 ~ 155-500 V (AC 45-65 Hz)
                                             U _LN  = 3 ~ 90-288 V (AC 45-65 Hz)
• Příkon: max. 5 VA
• Počet kontaktů: 2x přepínací, 5A (AgSnO ₂ )
• Indikace výstupu: na displeji, ikona R1 a R2
• Upevnění: DIN lišta EN 60715
• Krytí: IP20 kryt a svorky / IP40 přední panel s krytem
• Rozměr: 90 x 36 x 66.5 mm
• Hmotnost: 132 g
