Inteligentní přepínač baterií Cyrix-CT kontroluje a řídí nabíjení, odpojování startovací a provozní baterie. Pokud se na jedné z baterií dosáhne napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-CT obě baterie propojí a nabíjejí se obě baterie současně do plného stavu.

Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6V) po dobu 10 minut nebo 11,8V (23,6V) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto přepínání a odpojování funguje obousměrně. Baterie mohou mít odlišné kapacity, typy a konstrukce. Předpokládá se, že každá baterie napájí svůj vlastní spotřebič.

Model je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota klesne, Cyrix-CT se automaticky aktivuje.

Sada obsahuje

• 1x Cyrix-CT 120A
• 1x 6m červeného kabelu s průřezem 10mm2
• 1x 0,5m černého kabelu s průřezem 10mm2
• 1x 0,2m černého kabelu s průřezem 1,5mm2 s okem s vnitřním průměrem 8mm a fastonem 6,3mm (připojení výstupu 86 a Cyrix-CT a baterie)
• 2x oko s vnitřním otvorem a průměrem 8mm s izolací
• 4x oko s vnitřním otvorem a průměrem 6mm s izolací
• 4x černé stahovací pásky

Inteligentní monitoring baterie

Některé přepínače baterií odpojí baterii, jakmile zaznamenají krátký ale silný proud. Také mohou přestat fungovat, když se připojí velká ale vybitá baterie, protože DC napětí okamžitě skočí pod nepřijatelnou hodnotu, i když jsou baterie připojené. Software Cyrix-CT dělá více než jen připojuje a odpojuje baterie na základě napětí baterie, které zaznamená po určitou pevně nastavenou dobu. Cyrix-CT monitoruje obecný trend stoupání nebo poklesu napětí a snaží se změnit aktuální stav pouze v případě, že se vývoj napětí mění v průběhu určitého času. Tento čas závisí od velikosti odchylky napětí od vývoje napětí.

Upřednostňuje startovací baterii

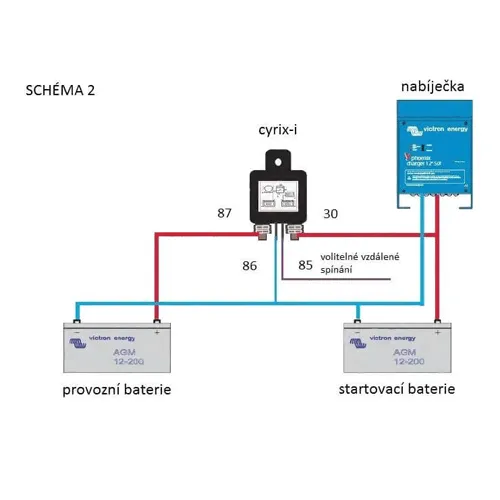

V typickém systému je alternátor přímo napojen na startovací baterii. Přídavná baterie a všechny ostatní jsou připojeny na startovací baterii prostřednictvím Cyrix CT přepínače. Když CyrixCT zjistí, že startovací baterie dosáhla připojovacího napětí, dojde k připojení, aby se mohly paralelně nabíjet i ostatní baterie.

Obousměrné napětí a napájení z obou baterií

CyrixCT monitoruje napětí obou připojených baterií. Propojí je i v případě, že přídavná baterie je nabíjena nabíječkou. CyrixCT má duální napájení. Také pracuje, i když napětí jedné baterie je velmi nízké. Aby se předešlo nečekané operaci během instalace nebo během toho, jak je jedna baterie odpojena, CyrixCT nebude v provozu, pokud jedna ze dvou baterií má napětí <2V (<4V v 24V systému).

Paralelní zapojení v případě nouze

CyrixCT také umí propojit baterie stlačením tlačítka. CyrixCT nechá propojené baterie ještě 30sek. Nebo manuálně propojte paralelně baterie. Toto je užitečné v případě nouze, když je startovací baterie slabá nebo poškozená.

Technické údaje

• Pracovní napětí: 12 nebo 24 V (autodetekce)
• Maximální proud z alternátoru: 150 A
• Maximální kontinuální proud v systému: 120 A
• Spotřeba proudu, pokud není zařízení zapnuto: 4 mA
• Připojovací napětí (s prodlevou přibližně 10 minut): 13 V / 26 V
• Připojovací napětí (s prodlevou přibližně 4 sekundy): 13,8 V / 27,6 V
• Odpojovací napětí (s prodlevou přibližně 10 minut): 12,8 V / 25,6 V
• Odpojovací napětí (s prodlevou přibližně 4 sekundy): 11,8 V / 23,6 V
• Odpojovací přepětí: 16 V (32 V)
• Spotřeba v případě uzavření obvodu: 220mA (120mA v případě 24V)
• Rozměry bez vývodů: 45 x 45 x 80 mm
• Materiál krytu: černý plast
• Ovládací kabel v balení: Ne
• Stupeň ochrany: IP54
