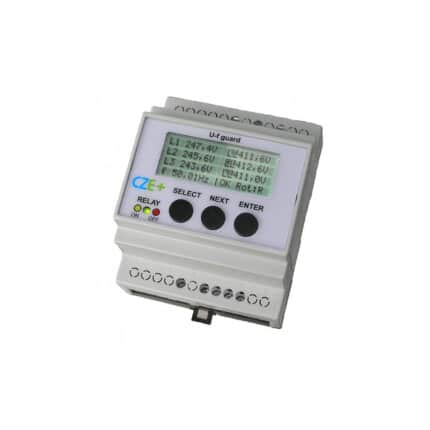

Trojstupňová síťová ochrana pro 3-fázové i 1-fázové soustavy se sledováním frekvence, fázových nebo sdružených napětí a vstupem pro HDO.

Rozsah vypínacích napětí a frekvence i reakční čas je možné jednoduše nastavit pomocí podsvíceného displeje a jednoduchého menu. Merání parametrů sítě je možné nastavit buď pro trojfázovou nebo jednofázovou soustavu, kde není požadována přítomnost všech tří fází.

Síťovou ochranu lze nastavit pro měření v jednom, dvou nebo třech stupních. Při nadpětí prvního stupně je po nastavení reakční doby 3 s přístroj automaticky nastaven pro agregaci podle STN EN 61000-4-30 třídy S.

Bílé LED podsvícení umožňuje sledovat zobrazované hodnoty i na místech instalace, kde by jinak byla špatná viditelnost. Stav spínání relé je navíc indikovaný přídavnou dvoubarevnou LED. Zařízení také ukládá chybové stavy do paměti a pomocí displeje je možné zobrazit počet jednotlivých chyb. Dalším ukládaným údajem je čas, po který je zařízení v provozu. Třetím ukládaným údajem je čas, po který je odpojen kontakt výkonového integrovaného relé.

Prodloužení doby odpojení kontaktů výstupního relé od okamžiku detekce chyby v síti a to až 30 minut od posledního zaznamenaného překročení napětí nebo frekvence. Není tedy nutné ochranu v elektroinstalaci dovybavovat časovacím relé při požadavku dlouhých časů pro odpojení výkonového zařízení.

Technické parametry:

• Rozsah měřicího napětí: 160 - 300 Vac / 150 - 485 Vac
• Napájecí napětí, příkon: 150 - 300 Vac, 50 Hz ± 10%, <3W
• Stupně nastavení ochrany: jednofázové nebo trojfázové, volba měření v 1, 2 nebo 3 stupních
• Rozsah nastavení napěťové ochrany, přesnost měření: 160 Vac - 276 Vac (mer. L proti N) ± 1% S tr. , 280 Vac - 485 Vac (mer. L proti L) ± 1% S tr.
• Rozsah nastavení frekvenční ochrany, rozsah zobrazení, přesnost měření: 46,00 - 54,50 Hz, 46,000 - 54,500 Hz, ± 0,005 Hz
• Sledovací doba - časové měřicí okno, krok nastavení:
• 1. stupeň: podpětí 0,040 - 2 s, krok 20 ms, nadpětí 0,040 - 3,2 s, krok 20 ms, pod / nadfrekvence: 0,040 - 0,6 s, krok 20 ms
• 2. stupeň: podpětí 0,040 - 2 s, krok 20 ms, nadpětí 0,040 - 1 s, krok 20 ms, pod / nadfrekvence: 0,040 - 0,6 s, krok 20 ms
• 3. stupeň: nadpětí 0,100 s při 276 V
• Merání napěťové asymetrie: 1 - 20%, po 1%, vel. kroku 1% z Un = 230 V
• Vstupní kontakt pro vodič signálu od zar. hromadného dálkového ovládání: požadovaná impedance připojovaného vodiče menší než 1 kOhm při měření mezi vodičem N a vodičem signálu od dekodéru HDO při zapnutém stavu vnitřního relé dekodéru, reakční doba: <20 ms

• Výstupní kontakty- elektromechanické relé:
• Trojpólový odpínač: 3x16 A / 250 Vac, max.3x 30 A
• Nastavitelný čas zotrvaní znovuzapnutí kontaktů relé od okamžiku odznení chyby sítě nastavitelné od: 5 s do 30 min, krok 1 s
• Zaznamenávání data a času přepnutí kontaktů elektromech. relé: podrobné údaje o 14 posledních detekovaných odpojeních
• Hodiny: nastavitelný kalendář s přesností hodin ± 1 min / měs, po odpojení napájení si přístroj uchovává čas díky vnitřní baterii (> 5 let)
• Pracovní teplota, vzdušná vlhkost: -20 ° C .. + 60 ° C, 95% <0,02% / ° C
• Teplota skladování, vzdušná vlhkost: -30 ° C .. + 70 ° C, 95% (nekondenzující)
• Průřez vodičů na svorky max.: 2,5 mm², silové kontakty max.16 mm2
• Pouzdro přístroje: materiál ABS, samozhášivý podle normy UL94-V1
• Montáž: symetrická lišta 35 mm, šířka 150 mm (9 modulů)
• Zobrazení: LCD displej, podsvícení, dvoubarevná LED na indikaci stavu relé
• Elektrická životnost relé, přístroje: 10⁵ zapnutí při jmenovitém výkonu, celková životnost> 40000 hodin
• Způsob ovládání, nastavení, normy: 3 tlačítka, přístup přes čtyřmístné heslo, na zvláštní objedn. možno přiřadit unikátní heslo, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 v třídě S; 50438; 50160 třída 2
