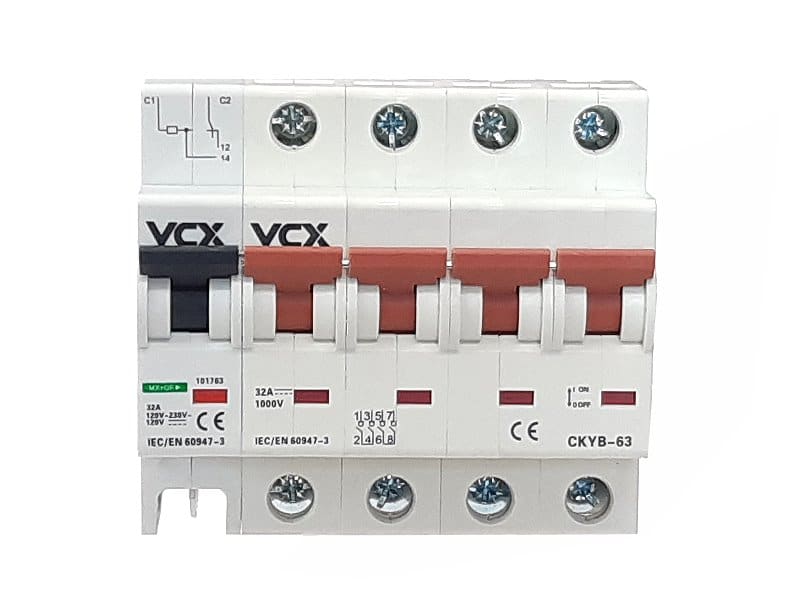

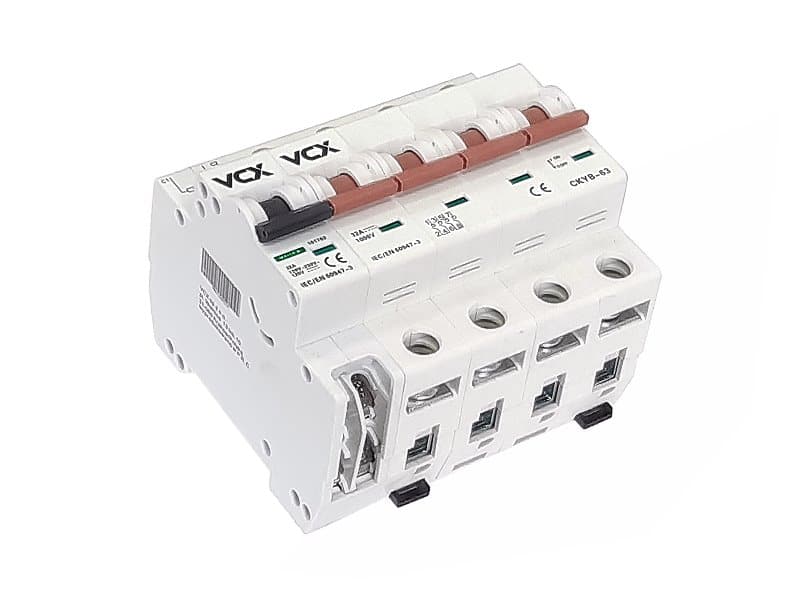

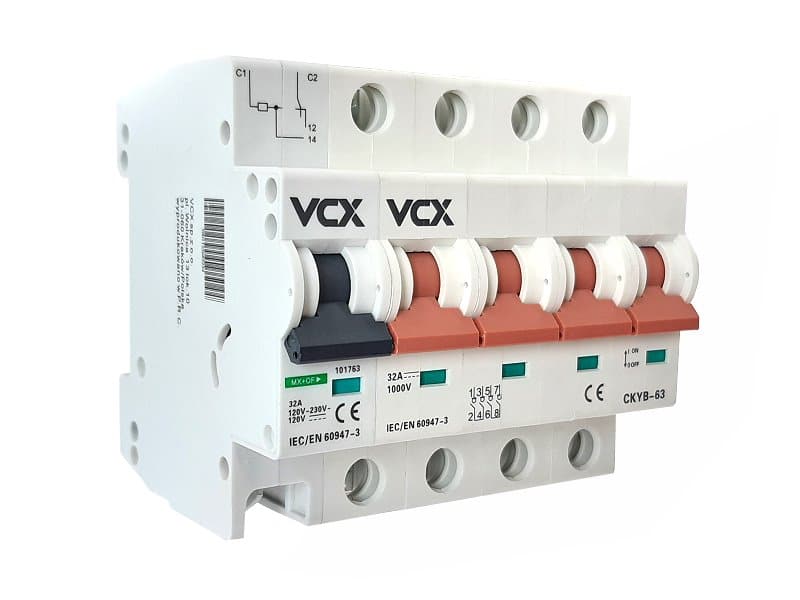

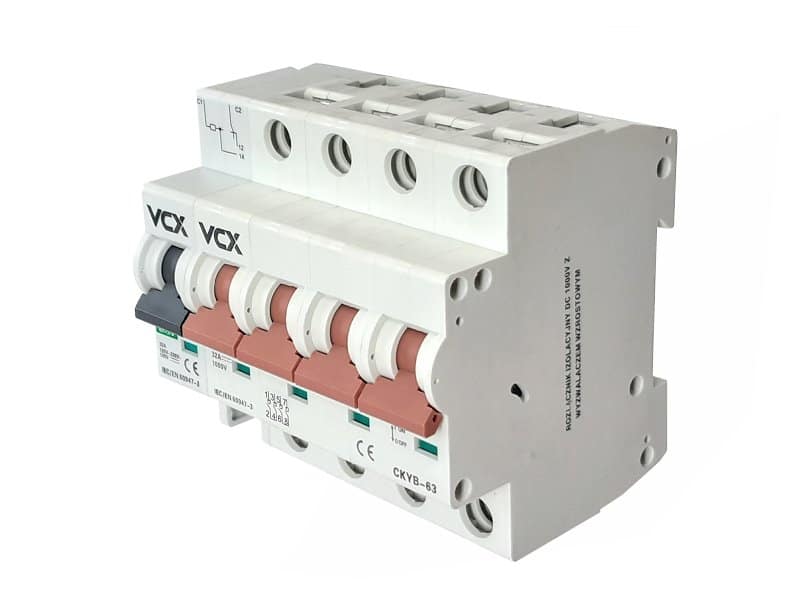

Odpínač s vypínací spouští VCX CKYB63+MX+OFF PV 4P 32A 1000V DC

4-pólový odpínač s vypínací spouští slouží k odpojování fází a odpojování napájení konkrétních částí instalace. Využití u fotovoltaiky – pro připojení nebo odpojení měničů DC/AC nebo jiných částí obvodu stejnosměrného proudu k fotovoltaickým modulům. Konstrukce odpínače umožňuje připojení jmenovitých proudů do 32A a napětí 1000V DC.

Výrobek primárně vede elektřinu za jmenovitých podmínek a také při přetížení, zkratu nebo jiných poruchách. Může tak ale činit pouze po omezenou dobu. Navíc odpojuje obvod za jmenovitých podmínek a podmínek přetížení.

Výhodou jističů oproti pojistkovým vložkám je připravenost na opětovné zapnutí ihned poté, co pominula příčina vypnutí některé z jističových ochran (zkrat nebo přetížení).

Technické údaje:

• Jmenovitý proud max: 32A DC
• Jmenovité napětí Ui: 1000V DC (250V DC na modul)
• Polarizovaný: ne
• Přepětí Uimp = 8kV
• Jako hlavní odpojovač: Ano
• Jmenovitý trvalý proud: 32 A
• Vhodné pro instalaci do rozváděčů: A
• Jako provozní odpojovač: Ano

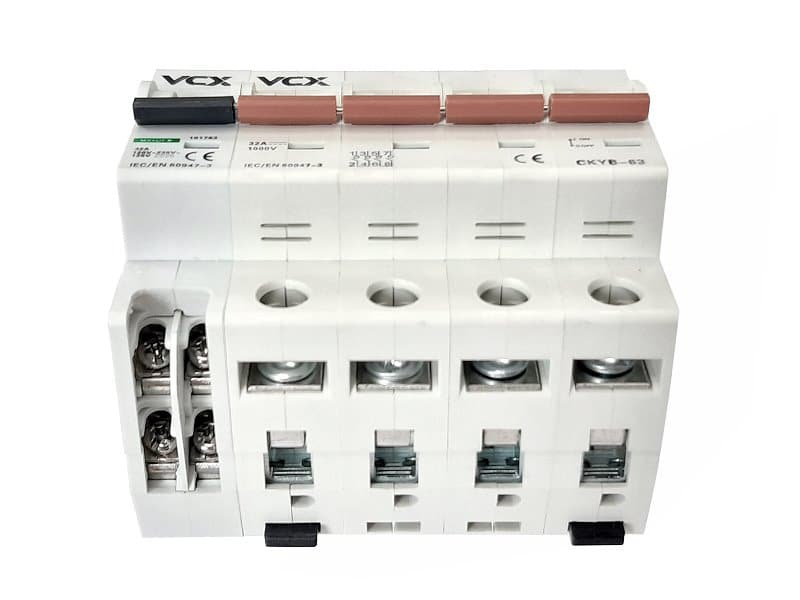

• Montážní vodiče 1-35 mm²
• Utahovací moment: 2-3,5 Nn

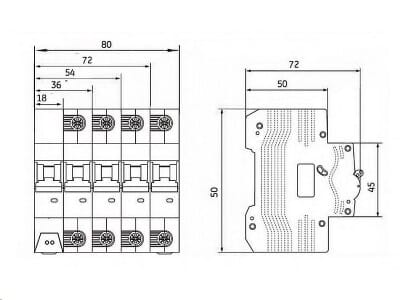

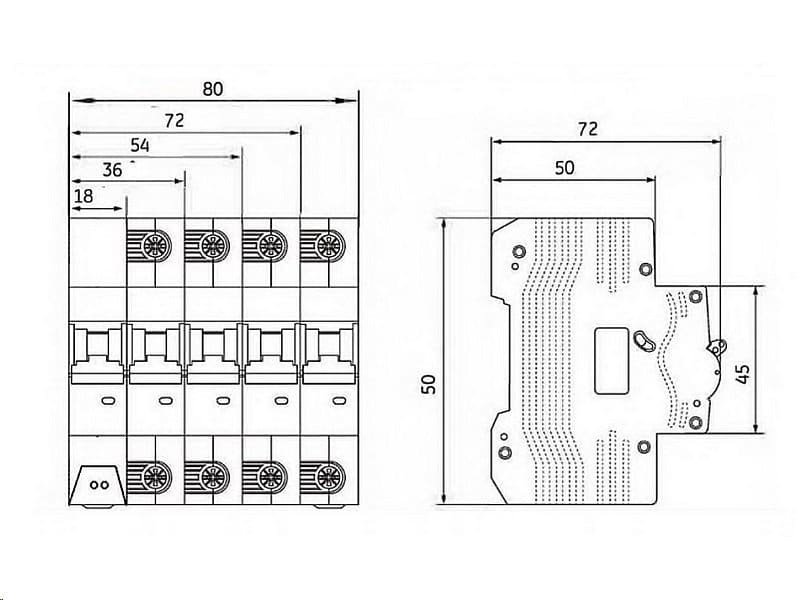

• Šířka vyjádřená v počtu polí: 5
• Stupeň krytí: IP20
• Vyhovuje normě IEC/EN 60947-3

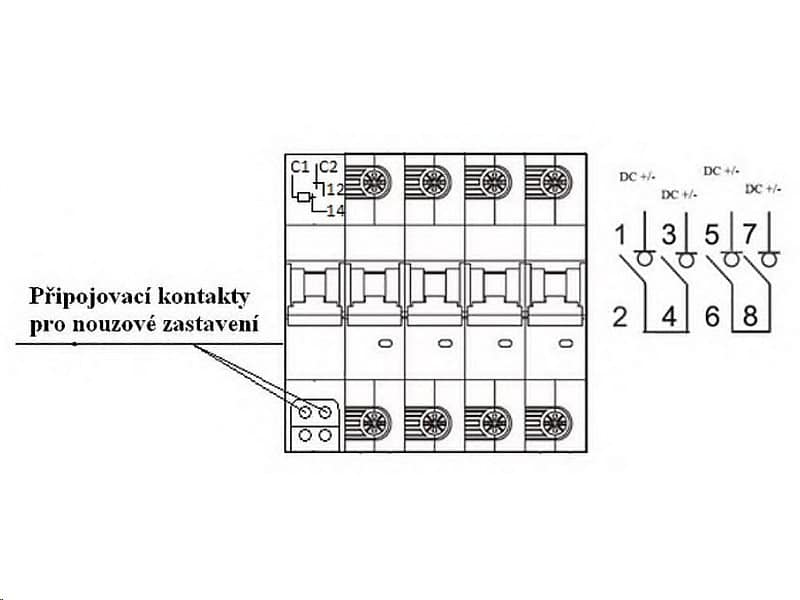

• Přepěťová spoušť: 120 -230 V AC/120 V DC
• Provozní teplota: -40 °C až +85 °C
• Uchycení: na DIN lištu
